純水氫氣發生器由電解池、氫/水分離器、收集器、干燥器、傳感器、壓力調節閥等部件組成。電解池是用來盛放水溶液，并發生電解反應的器皿；氫/水分離器是將電解產生的氫氣從水中分離出來，并通過干燥器去除其中夾雜的水分，zui后進入收集器以備使用；壓力調節閥通過調節反應器里的壓力來控制反應的速率和程度。氫氣易燃易爆，使用時，應特別注意避開火源，以防爆炸。

　　一個具有額定容積的可定義內部空間的燃料箱，該燃料箱配備有與內部空間相通的氫氣排放口;含有氫儲存材料并儲存于燃料箱內的催化劑，其中催化劑填充于催化反應器內，該反應器配備有關閉部分，可用來阻斷催化劑與燃料液體之間的接觸，以及與燃料液體相接觸的開口部分，因此可根據燃料箱內壓力的升降來主動調整是否生成氫氣或中止氫氣生成。

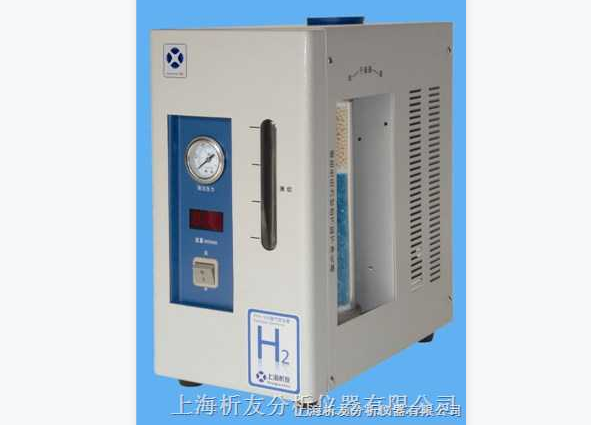

XYH-300P純水氫氣發生器

　　一、純水氫氣發生器工作原理

　　把滿足要求的電解水(電阻率大于1MΩ/cm，電子或分析行業用的去離子水或二次蒸餾水皆可)送入電解槽陽極室，通電后水便立刻在陽極分解：2H2O=4H++2O2-，分解成的負氧離子(O2-)，隨即在陽極放出電子，形成氧氣(O2)，從陽極室排出，攜帶部份水進入水槽，水可循環使用，氧氣從水槽上蓋小孔放入大氣。氫質子以水合離子(H+?XH2O)的形式，在電場力的作用下，通過SPE離子膜，到達陰極吸收電子形成氫氣，從陰極室排出后，進入氣水分離器，在此除去從電解槽攜帶出的大部分水份，含微量水份的氫氣再經干燥器吸濕后，純度便達到99.999%以上。

　　二、純水氫氣發生器特色與優勢

　　1、無需再使用危險且價格昂貴的氫氣鋼瓶。

　　2、氫氣純度高（99.99%~99.999%），流量穩定，使用安全方便，純水氫氣發生器設有多種報警裝置（超壓報警、缺水報警、積水報警）。

　　3、純水氫氣發生器操作簡單，安全可靠，純水電解質氫，啟動純水氫氣發生器電源即可產氣（可供多臺氣相使用）

　　4、電解效率高，長期使用，純度，流量不衰減。

　　5、可靠性高，日常使用維護簡單。

　　6、可滿足國內外各種GC的使用。

　　三、純水氫氣發生器的安裝與使用

　　1、將儀器從包裝箱內取出，檢查有無因運輸不當而損壞，核對儀器備件，合格證及保修卡是否齊全。

　　2、連接儀器氣路管，保證接頭不漏氣。

　　3、打開純水氫氣發生器的水桶蓋，加入純水、去離子水，不要超過觀察水位線，也不要低于下限水位線，擰緊上蓋。

　　4、接通電源，打開電源開關，電源開關紅燈亮，產氣燈綠燈亮。輸出流量液晶顯示屏顯示，顯示數為，400，壓力表指針由0Mpa上升到0.4Mpa儀器可正常使用。

　　5、儀器自帶有干燥管一套。使用過程中注意觀察干燥管中的硅膠是否變色，如變色部分超過整部分的一半時應及時更換變色硅膠。更換時應在無壓力情況下進行，打開干燥管頂部上蓋，取出內管把變色部分倒掉加入新的變色硅膠或再生后的硅膠，然后把內管放入干燥管中確定放好，擰緊上蓋，確保不漏氣。

　　6、純水氫氣發生器使用一段時間后，水桶內的純水會變少，變混濁應及時加入或更換純水。建議：3-6個月水桶內的水全部放掉，清洗水桶后加入新水。儀器運輸時將水桶內的水放掉，放水方法：將儀器背后的放水硅膠管拉出，拿掉尼龍堵即可。
